產品說明
DN55189轉接器 250A 四極 上至系統
塑殼尺寸
70×200×M4
塑殼示例
天正 TGM2LC-250
寬×高×深 mm
140.9×290.5×63.2
| 主要技術參數 | |
產品應用 | 斷路器安裝 |
適用系統 | 60mm |
訂貨號 | DN55189 |
產品系列 | ZJQ-250 |
產品類型 | 轉接器 |
極數 | 4P |
| 額定工作電壓Ue | 690V |
額定絕緣電壓Ui | 1000V |
額定沖擊耐壓Uimp | 6kV |
額定工作電流Ie | 250A |
符合標準 | IEC 61439-1、GB/T 7251.1 |
認證許可 | TUV｜CH 50453055 |
注：以上數據僅供參考，具體參數請咨詢工程師。 | |
適用條件
適用于60mm母線系統中
12、15、20、25、30×5、10 標準銅母線
塑殼尺寸
70×200×M4
塑殼要求
固定式板前
需板后能開孔
要根據配置選擇
連接系統
上端至系統
適配斷路器
杭州乾龍 QLL2-250/4
浙江乾友 QKM3L-250/4
德菱 CBRM3EL-250
附件
接線柱附件包
軟連接 DN28001 4條
產品優勢
可靠與安全：短路和過載保護，確保安全可靠。
模塊化設計：模塊化安裝快速，布局整潔美觀。
可視化操作：分、合閘可視化，支持掛鎖保護。
多功能集成：集成電能測量，可遠程輸出功能
檢修與維護：電路容量靈活調整，降低維護難度。

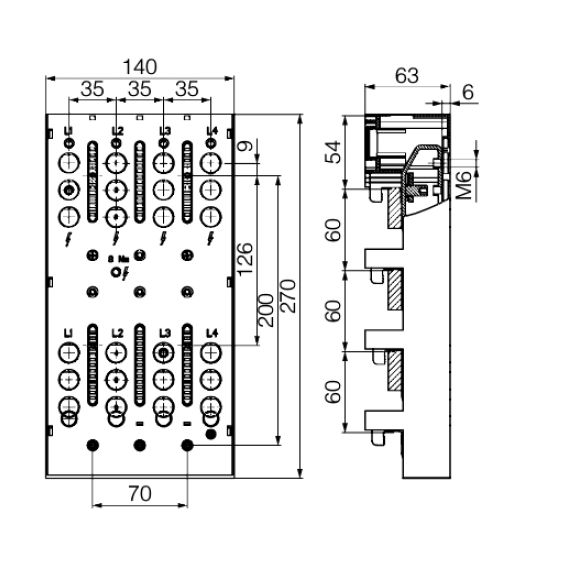

尺寸圖
文件下載
