產品說明
訂貨號 DN55300
54×200 單支架
3 極，帶連接端子不帶電纜 (適配 16mm2電纜)
適用母線
12、15、20、25、30×5、10 標準銅母線和異形銅母線
外形尺寸
寬 × 高 × 深（mm）：54 × 200 × 64
| 主要技術參數 | |
產品應用 | 斷路器安裝 |
適用系統 | 60mm |
訂貨號 | DN55300 |
產品系列 | ZJQ-80 |
產品類型 | 微型斷路器轉接器 |
極數 | 3P |
| 額定工作電壓Ue | AC 690V |
額定絕緣電壓Ui | 800V |
額定沖擊耐壓Uimp | 6kV |
額定工作電流Ie | 80A |
符合標準 | IEC 61439-1、GB/T 7251.1 |
認證許可 | TUV 文件：CH 50453055 CCC 認證：無需強制認證 |
注：以上數據僅供參考，具體參數請咨詢工程師。 | |
適用條件
適用于60mm間距的封閉式母線系統中
12、15、20、25、30×5、10 標準銅母線和異形銅母線
斷路器承載轉接器的短路保護，適配斷路器：
S203系列+附件、MS165系列
產品優勢
可靠與安全：短路和過載保護，確保安全可靠。
模塊化設計：模塊化安裝快速，布局整潔美觀。
可視化操作：分、合閘可視化，支持掛鎖保護。
多功能集成：集成電能測量，可遠程輸出功能
檢修與維護：電路容量靈活調整，降低維護難度。

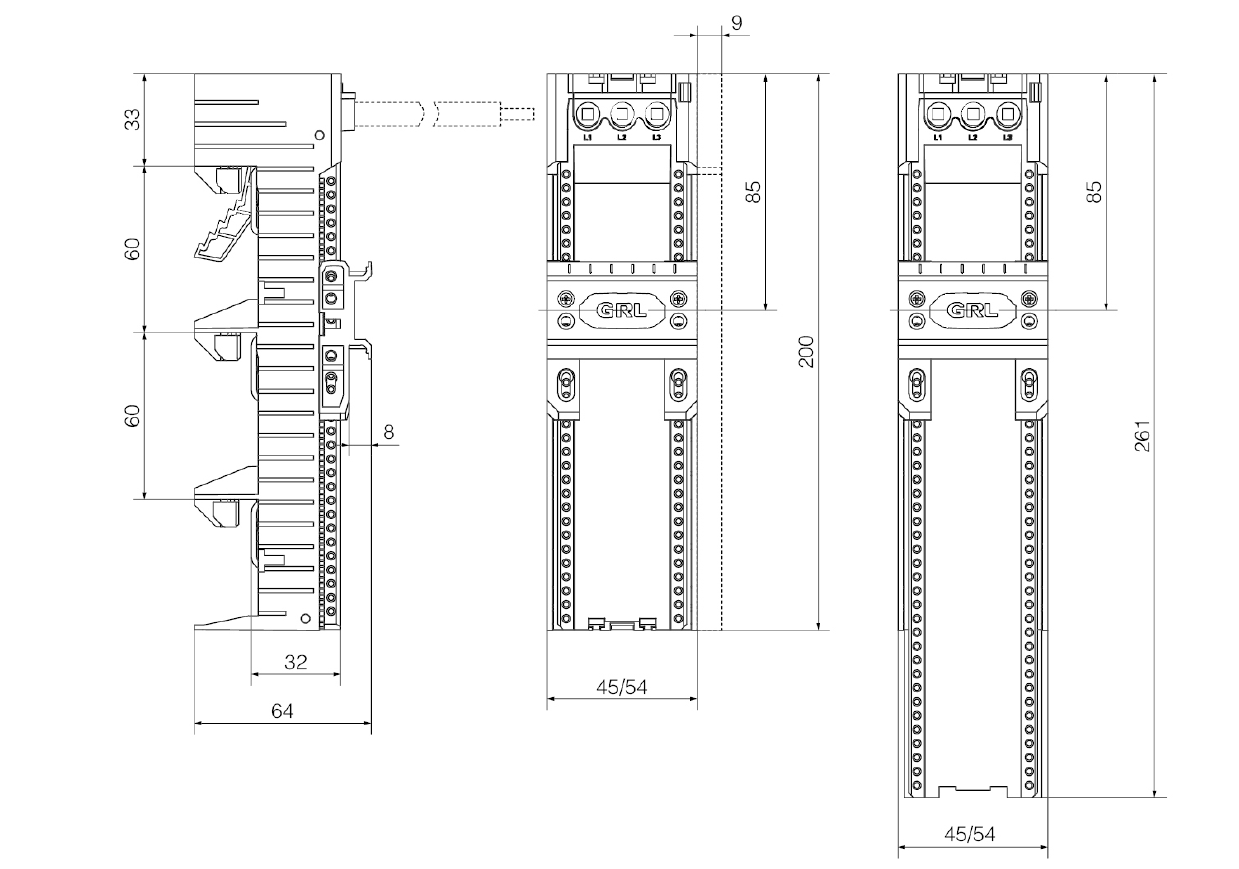

尺寸圖
