產品說明
接線板用于實現電力的有效分配和管理，確保系統的安全、穩定和高效運行。
產品參數：
型號：/
名稱：接線板
額定工作電流Ie：630 A
額定工作電壓Ue：690 V
額定沖擊耐受電壓Uimp：/
額定絕緣電壓Ui：/
額定短時耐受電流Icw：/
極數：3極 有蓋罩
適用系統：100mm
適用母線：15、20、25、30×5、10 標準銅母線和異形銅母線
連接電纜：銅導線 150-300 mm2 圓多股導線和扇形多股導線
參考標準：
IEC 61439-1:2020
GB/T 7251.1:2023
認證許可：
CE、TUV
CCC認證：無需強制認證
機械參數：
寬度：65.40±1 mm
高度：363.00±1 mm
深度：124.00±1 mm
重量：/
包裝參數：
盒包裝件數：/
箱包裝件數：8 個
盒包裝尺寸：/
箱包裝尺寸：370 mm × 280 mm × 330 mm
包裝材料：紙箱
包裝類型：箱裝
補充說明：以上數據僅供參考，具體參數請咨詢工程師以獲取詳細和準確的信息。
適用條件
適用系統：
- 100mm母線系統
適用環境：
1.室內周圍空氣溫度：周圍空氣溫度不超過+40℃，而且在24h內其平均溫度不得超過+35℃。周圍空氣溫度的下限為-5℃。
2.戶外周圍空氣溫度：周圍空氣溫度不超過+40℃，而且在24h內其平均溫度不得超過+35℃。
3.最高污染等級：III級
4.海拔：安裝場地的海拔不得超過2000m。
產品優勢
采用模塊化設計，便于根據需要進行擴展和調整。
布線更整齊有序，減少電纜交叉和混亂，便于安裝和維護。
由絕緣材料制成，提供良好的電氣絕緣，防止觸電和短路事故。
保護接線點免受外部機械損傷，確保系統的安全性和可靠性。

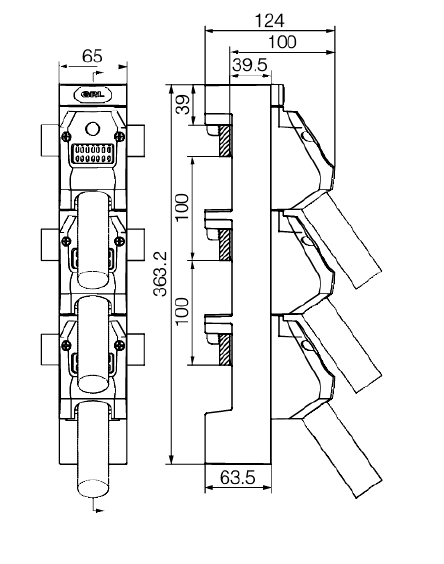

尺寸圖
