產品說明
本產品為ZJQ-250系列，可直接將適配的斷路器安裝于系統中，此轉接器的接線方式為銅柱連接。
適用范圍 | |
訂貨號 | DN55008 |
適用系統 | 60mm 三極 上端至系統 |
適用標準銅母線 | 12、15、20、25、30×5、10 |
塑殼要求 | 需板后能開孔 |
適配塑殼安裝尺寸 | 15×35×162×M4 |
塑殼示例 | 西門子 3VT2-250/3 |
西門子 3VT8-250/3 | |
主要技術參數 | |
額定工作電流 | 250A |
額定工作電壓 | 690V |
額定沖擊耐受電壓 | 6kV |
額定絕緣電壓 | 1000V |
參考標準 | IEC61439-1 GB/T 7251.1 |
適用條件
正常工作條件
1.室內周圍空氣溫度：周圍空氣溫度不超過+40℃，而且在24h內其平均溫度不得超過+35℃。周圍空氣溫度的下限為-5℃。
2.戶外周圍空氣溫度：周圍空氣溫度不超過+40℃，而且在24h內其平均溫度不得超過+35℃。
3.最高污染等級：3 材料組別(mm)：IIIa
4.海拔：安裝場地的海拔不得超過2000m。
產品優勢
可靠與安全：短路和過載保護，確保安全可靠。
模塊化設計：模塊化安裝快速，布局整潔美觀。
可視化操作：分、合閘可視化，支持掛鎖保護。
多功能集成：集成電能測量，可遠程輸出功能
檢修與維護：電路容量靈活調整，降低維護難度。

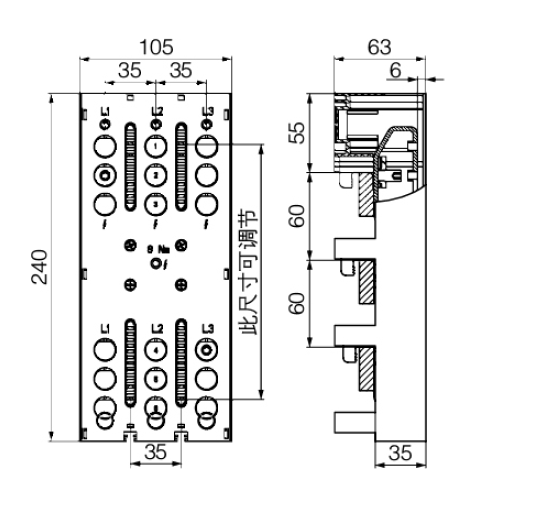

尺寸圖
