產品說明
本產品為一般用途保護用熔斷體，具有全范圍分斷能力，適用于低壓成套設備、器件的過載及短路保護。
熔斷體
額定電壓 Un
AC800V
額定電流 In
4A、6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A；
額定分斷能力
100kA / AC800V
分斷范圍與使用類別
gG
認證標志
CCC、CE
適于行業
電力
熔斷體支持件
DNF1-1-M
DNF1-1/3-M
包裝信息
包裝類型
箱裝
包裝數量
3/54
包裝尺寸
44.5 cm*33.5 cm*23.0 cm
適用條件
環境
1)溫度范圍工作溫度范圍：-5℃~+40℃
2)工作濕度范圍：≤50%（40℃時），≤90%（20℃時）。
3)海拔高度：≤2000m。
安裝
刀型觸頭熔斷體，需配套底座安裝。
存儲
熔斷體在儲存時，應防止雨雪的侵蝕，存放在空氣流通，空氣相對濕度（25℃時）不大于90％，溫度不高于40℃及不低于-30℃的倉庫中。
維護
1)定期清掃灰塵，檢查接觸點接觸情況。
2)維護檢查時，要按安全規程要求，切斷電源，不允許帶電取下熔斷體。
產品優勢
該系列熔斷器具有 2 A 至 315 A的額定電流，提供出色的性能和可靠性。
該系列熔斷器采用單指示設計，通過與微動開關實現遠程提供熔斷器狀態。
該系列熔斷器完全符合 GB/T 13539.2 和 IEC 60269-2 標準
該系列熔斷器有 3 種尺碼：分別是 00、1、3。

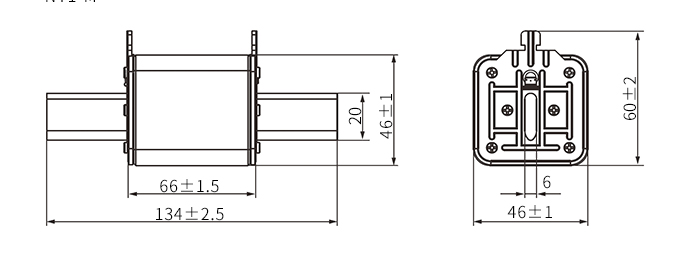

尺寸圖
