產品說明
產品名稱：充電樁用熔斷體
產品型號：DNT1-R1J
額定電壓：1000 V dc
額定電流：160~550 A
額定分?jǐn)嗄芰Γ?0 kA
分?jǐn)喾秶笆褂妙悇e：aR
產品尺碼：1
安裝形式：接觸片式（平板型）
產品重量：673 g（±3% ）
安裝要求：M8（10±1 N.m）
時間常數：10~15 ms
認證標志：CCC、TUV、CE、
參考標準
IEC 60269-4
GB/T 13539.4
| 產品型號 | 額定電流In | I2t（A2S）弧前 | I2t（A2S）熔斷 | 0.5In 功率 | 0.8In 功率 | 1.0In 功率 |
| DNT1-R1J-160A/1000V dc | 160 | 5000 | 16500 | 16 | 28 | 52 |
| DNT1-R1J-200A/1000V dc | 200 | 8500 | 27500 | 19 | 34 | 62 |
| DNT1-R1J-250A/1000V dc | 250 | 16000 | 53000 | 22 | 39 | 72 |
| DNT1-R1J-315A/1000V dc | 315 | 28500 | 93500 | 25 | 46 | 84 |
| DNT1-R1J-350A/1000V dc | 350 | 38500 | 127500 | 27 | 49 | 89 |
| DNT1-R1J-400A/1000V dc | 400 | 57000 | 188000 | 28.5 | 52 | 95 |
| DNT1-R1J-450A/1000V dc | 450 | 78500 | 260000 | 31 | 56 | 103 |
| DNT1-R1J-500A/1000V dc | 500 | 110000 | 363000 | 33 | 59 | 109 |
| DNT1-R1J-550A/1000V dc | 550 | 145000 | 480000 | 35 | 63 | 116 |
適用條件
-充電樁系統
產品優勢
-易于安裝和替換。
-占比空間小，適用范圍廣。
-快速熔斷，為電路提供保護。
尺寸圖
外形尺寸
安裝說明
1.安裝時，螺柱旋入的尺寸不超過 9mm( 建議 8mm)；
2.擰緊螺母時，保持螺柱不能旋轉；
3.建議使用螺柱安裝，螺柱擰入時無推薦力矩，以旋入低于螺紋深度 1MM 為準。
4.螺母擰緊力矩 10±1N.m

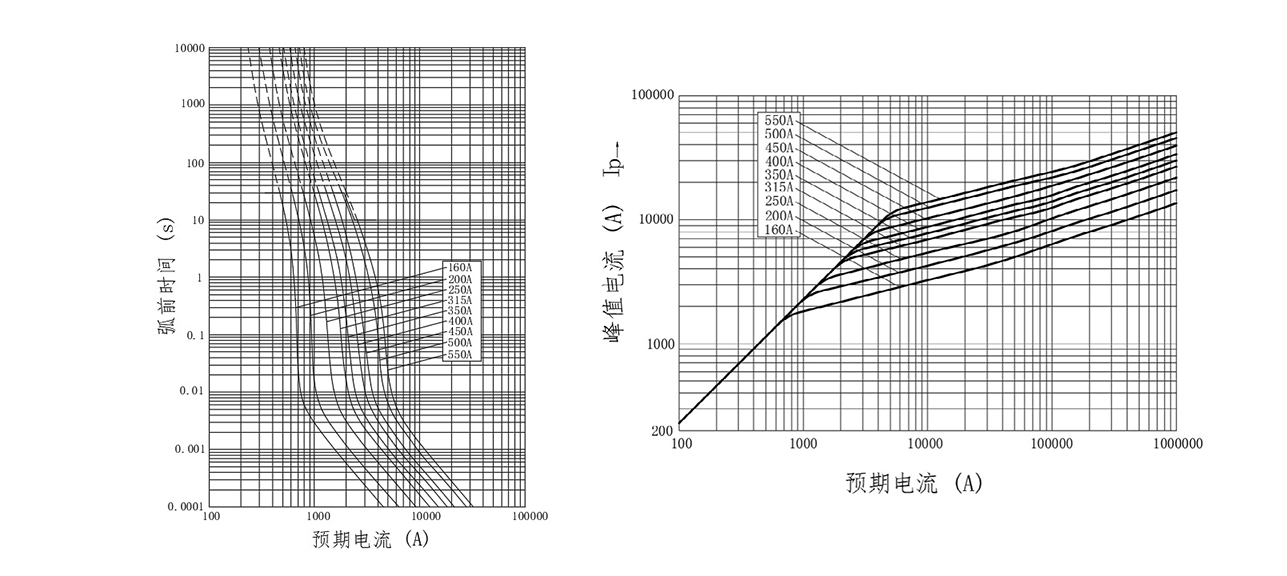

特性曲線
文件下載
